Úvod
Dvojciferný sedemsegmentový LED je bežný komponent digitálneho displeja, ktorý sa široko používa v rôznych elektronických zariadeniach, ako sú počítadlá, teplomery, merače, elektronické hodiny atď. Tento produkt zobrazuje čísla 0 až 9 prostredníctvom rôznych kombinácie siedmich LED trubíc. Má jednoduchú štruktúru a môže spĺňať rôzne potreby digitálneho zobrazenia.

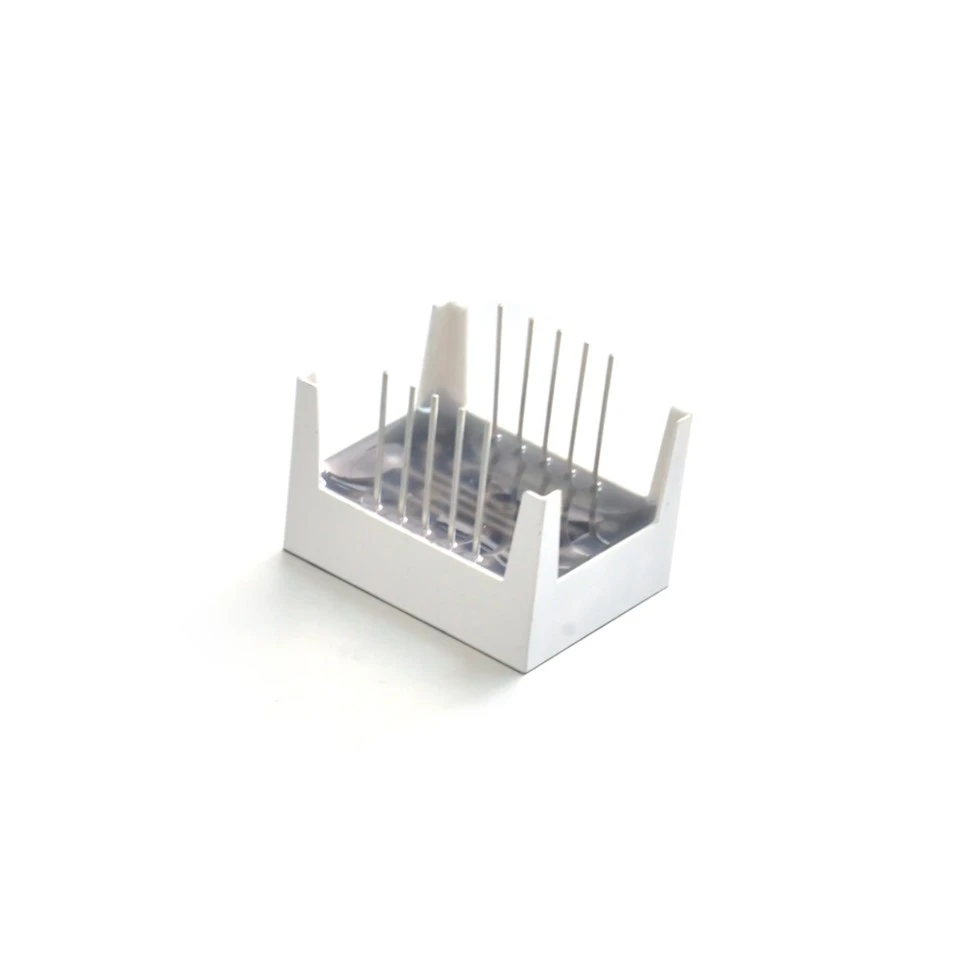

1.Obrázok produktu
2. Funkcia produktu
Displej s vysokým jasom
Dvojmiestne sedemsegmentové LED diódy používajú vysokosvietivé LED diódy vyžarujúce svetlo, zvyčajne s rozsahom jasu 1500-2000mcd. V porovnaní s tradičnými LCD môžu LED displeje poskytovať jasnejšie a jasnejšie zobrazovacie efekty v silných alebo slabo osvetlených prostrediach.
Výborná kompatibilita
Naše produkty podporujú rôzne metódy rozhrania, ako sú TTL, I2C atď., ktoré sú pre používateľov vhodné na pripojenie a ovládanie podľa skutočných potrieb. Používatelia si zároveň môžu prispôsobiť obsah displeja pomocou programovania tak, aby vyhovoval individuálnym potrebám.
Dlhá životnosť
Priemerný čas medzi poruchami (MTBF) našich produktov dosiahol viac ako 40,000 hodín, čo znamená, že za normálnych podmienok používania môžu používatelia očakávať viac ako päť rokov stabilnej prevádzky. V porovnaní s bežnými LED produktmi sa tento indikátor zvýšil asi o 25%.
Digitálne počítanie a zobrazenie
Dvojmiestne 7-segmentové LED displeje sa široko používajú v zariadeniach, ktoré potrebujú zobrazovať čísla, ako sú počítadlá, prietokomery, časovače atď.
Elektronické prístroje
Spomedzi rôznych elektronických prístrojov sa naše displeje široko používajú na zobrazovanie údajov, ako je napätie, prúd, teplota atď.
Domáce spotrebiče
Naše LED displeje sú tiež široko používané v domácich spotrebičoch. Napríklad v domácich spotrebičoch, ako sú mikrovlnné rúry, chladničky a klimatizácie, sa bežne používajú na zobrazenie informácií, ako je pracovný stav, nastavenie teploty a časovače.
Automobilová elektronika
Naše produkty sú tiež široko používané v oblasti automobilovej elektroniky na zobrazovanie informácií, ako je rýchlosť vozidla, hladina paliva a teplota.
FAQ
Otázka: Čo je to dvojciferná sedemsegmentová LED?
Odpoveď: Dvojciferný sedemsegmentový LED displej pozostáva z dvoch sád siedmich samostatných LED segmentov usporiadaných tak, aby zobrazovali číselné číslice (0-9). Každá číslica môže byť ovládaná tak, aby zobrazovala číslo osvetlením špecifických segmentov a dve číslice sa používajú na zobrazenie dvojciferných čísel.
Otázka: Ako funguje dvojciferná sedemsegmentová LED?
Odpoveď: Dvojciferný sedemsegmentový LED displej funguje tak, že zapína špecifické segmenty každej číslice a vytvára čísla. Každá číslica je reprezentovaná 7 segmentmi a kombinácia týchto segmentov môže zobraziť akúkoľvek číslicu od 0 do 9. Tieto dve číslice sú riadené jednotlivo, zvyčajne multiplexovaním.
Otázka: Aké sú aplikácie dvojciferného sedemsegmentového LED displeja?
Odpoveď: Dvojciferné sedemsegmentové LED displeje sa bežne používajú v aplikáciách, kde je potrebné zobrazovať dvojciferné čísla, ako sú digitálne hodiny, počítadlá, voltmetre, teplomery a iné zariadenia, ktoré vyžadujú číselné údaje.
Otázka: Ako sa ovládajú segmenty dvojcifernej sedemsegmentovej LED?
Odpoveď: Každý segment dvojcifernej sedemsegmentovej LED je riadený privedením napätia na anódu alebo katódu (v závislosti od toho, či je displej spoločnou anódou alebo spoločnou katódou). Ovládač alebo mikrokontrolér riadi LED zapínaním príslušných segmentov, aby vytvorili požadovanú číslicu.
Otázka: Aký je rozdiel medzi dvojcifernými sedemsegmentovými LED diódami so spoločnou anódou a spoločnou katódou?
Odpoveď: V spoločnej anódovej dvojcifernej sedemsegmentovej LED sú anódy všetkých segmentov pripojené k spoločnému kolíku a číslice sa rozsvietia privedením nízkeho napätia na príslušné katódy. V zobrazení so spoločnou katódou sú katódy všetkých segmentov spojené so spoločným kolíkom a číslice sa rozsvietia privedením vysokého napätia na príslušné anódy.
Otázka: Čo je multiplexovanie na dvojcifernom sedemsegmentovom LED displeji?
Odpoveď: Multiplexovanie je technika, pri ktorej sa obe číslice dvojciferného sedemsegmentového LED displeja ovládajú rýchlym prepínaním medzi nimi. Každá číslica je na krátky okamih zapnutá a prepínanie prebieha tak rýchlo, že ľudské oko vníma obe číslice ako nepretržite osvetlené, čím sa bráni blikaniu.
Otázka: Ako sa ovláda jas dvojcifernej sedemsegmentovej LED?
Odpoveď: Jas dvojciferného sedemsegmentového LED displeja sa ovláda úpravou prúdu pretekajúceho každým segmentom. Typicky sa modulácia šírky impulzu (PWM) používa na ovládanie jasu úpravou pracovného cyklu signálu odosielaného do LED diód.
Otázka: Aký typ obvodu je potrebný na napájanie dvojcifernej sedemsegmentovej LED?
Odpoveď: Na ovládanie dvojcifernej sedemsegmentovej LED je potrebný mikrokontrolér alebo vyhradený obvod ovládača displeja. Ovládač ovláda každú číslicu pomocou multiplexovania a zabezpečuje, aby sa rozsvietili správne segmenty každej číslice. Tranzistory alebo budiace obvody sa často používajú na spínanie vyšších prúdov potrebných pre segmenty.
Otázka: Aké je typické napätie a prúd potrebný pre dvojcifernú sedemsegmentovú LED?
Odpoveď: Dvojciferná sedemsegmentová LED dióda zvyčajne pracuje s predným napätím približne 1,8 V až 3,2 V, v závislosti od farby LED (červená, zelená, žltá atď.). Požadovaný prúd na jeden segment je zvyčajne okolo 10 mA až 20 mA, pričom celkový prúd závisí od toho, koľko segmentov v danom čase svieti.
Otázka: Aké sú výhody používania dvojciferného sedemsegmentového LED displeja?
Odpoveď: Medzi výhody dvojciferných sedemsegmentových LED displejov patrí ich jednoduchosť, nízka cena, jednoduché použitie a nízka spotreba energie. Poskytujú jasné, ľahko čitateľné numerické displeje a bežne sa používajú v aplikáciách, kde sa vyžadujú malé kompaktné numerické displeje.
.
