Úvod

Trojciferná 7-segmentová LED dióda je bežným komponentom digitálneho displeja, ktorý sa bežne používa v počítadlách, meradlách, elektronických hodinách, priemyselných zariadeniach a iných zariadeniach, ktoré potrebujú zobrazovať čísla. Pozostáva z troch nezávislých 7-segmentových zobrazovacích jednotiek, ktoré dokážu zobrazovať čísla od 0 do 9 s jasnými a intuitívnymi efektmi zobrazenia.

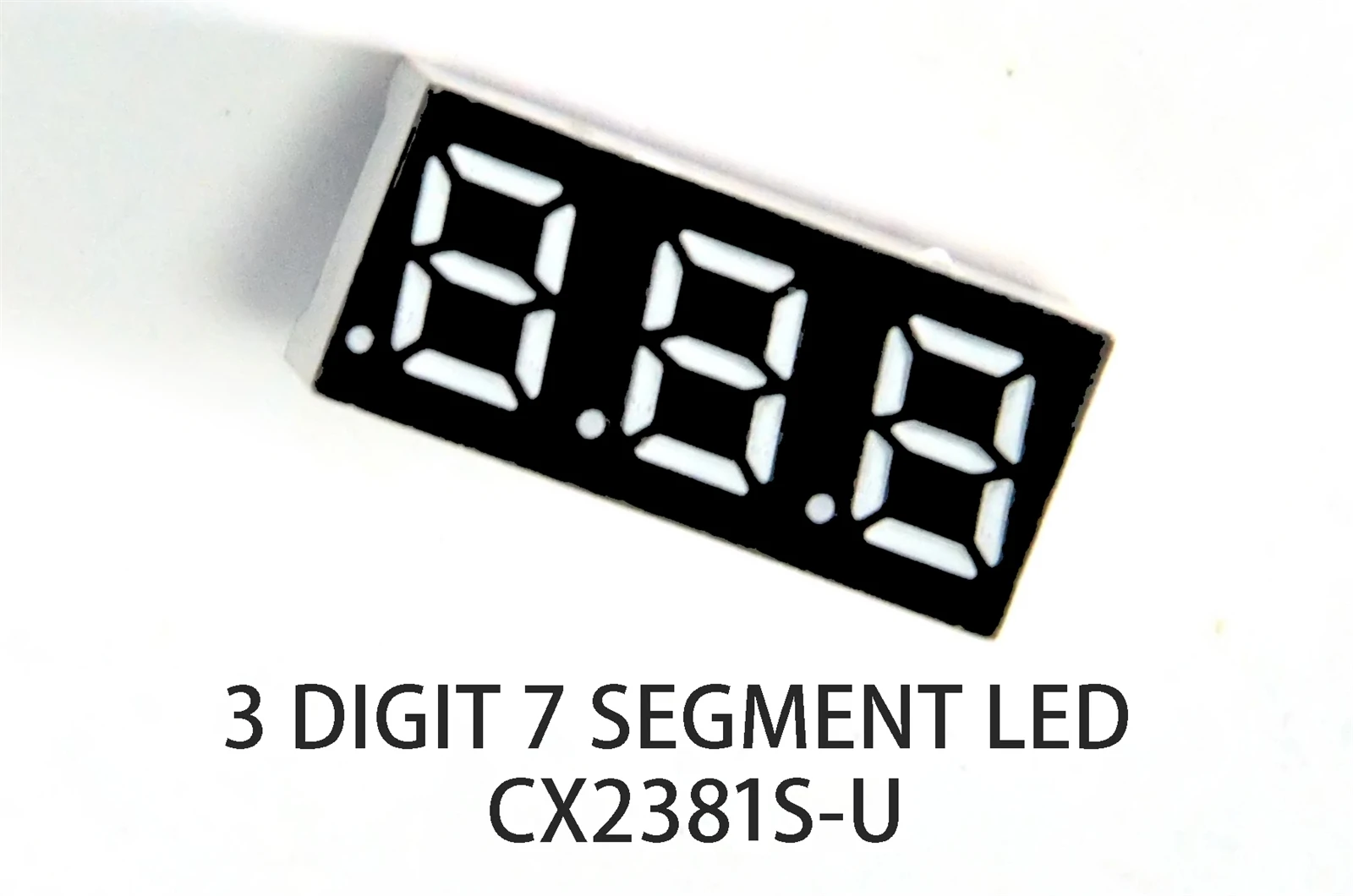

1.Obrázok produktu

2. Funkcia produktu

Vysoko presný displej
Trojciferná 7-segmentová LED dióda využíva sedemsegmentový dizajn, ktorý dokáže jasne a presne zobraziť čísla 0-9 presným ovládaním stavu zapnutia a vypnutia každého segmentu LED. Po druhé, naša výška a šírka znakov sú optimalizované tak, aby zabezpečili dobrú čitateľnosť aj na veľkú vzdialenosť alebo v slabo osvetlenom prostredí.

Dlhá životnosť
Naše produkty využívajú ako svetelné zdroje kvalitné LED čipy, ktoré majú dobrú spoľahlivosť a stabilitu. Jej životnosť je viac ako 50,000 hodín, čo je niekoľkonásobok životnosti bežných žiaroviek.

Vynikajúci vodotesný výkon
Naše produkty prijímajú vodotesné štandardy IP65. Vďaka jemným výrobným procesom sa medzi vonkajším plášťom a vnútorným obvodom LED displeja vytvorí tesná vodotesná vrstva, ktorá účinne bráni prenikaniu vlhkosti. Po druhé, jas našich produktov môže dosiahnuť 1500-2000mcd, čo môže poskytnúť stabilné efekty zobrazenia vonku alebo v drsnom prostredí.

Jednoduchá integrácia
Naše produkty podporujú rôzne rozhrania a komunikačné protokoly, ako sú SPI, I2C atď., ktoré sú vhodné na integráciu s mikrokontrolérmi, jednočipovými mikropočítačmi atď. Ovládanie a správu displeja je možné dosiahnuť jednoduchým programovaním a konfiguráciou .

3. Aplikácia produktu

Elektronické prístroje
Napríklad voltmetre, ampérmetre, teplomery atď. vyžadujú presné digitálne zobrazenie.

Časovače a odpočítavacie časovače
Napríklad systémy riadenia časovania pre priemyselné zariadenia.

Počítadlá
Vo výrobných linkách alebo riadení dopravy sa používa na zobrazovanie informatívneho času v reálnom čase.

Spotrebná elektronika
Ako sú elektronické hodiny, kuchynské časovače atď., poskytujú jasné zobrazenie času.

4. Parameter produktu (špecifikácia)

1. ČÍSLO MODELU:CX238S-U
2. VEĽKOSŤ MODELU: 22,5106,0mm	3. FARBA LED: ČERVENÁ (PRISPÔSOBENIE)
8. PREVÁDZKOVÁ TEPLOTA:-10 stupňov AŽ +60 stupňov	9. TEPLOTA SKLADOVANIA: -20 stupňov AŽ +70 stupňov

Zákaznícky servis

product-995-260

FAQ

Otázka: Čo je to trojciferná 7-segmentová LED?

Odpoveď: Trojciferný 7-segmentový LED displej pozostáva z troch sád siedmich samostatných LED segmentov, ktoré môžu byť osvetlené v rôznych kombináciách, aby zobrazovali čísla od 0 do 9. Bežne sa používa pre digitálne hodiny, kalkulačky a rôzne elektronické zariadenia.

Otázka: Ako funguje 7-segmentový LED displej?

Odpoveď: 7-segmentový LED displej funguje tak, že osvetľuje špecifické segmenty displeja a vytvára rôzne číselné číslice. Každý segment je malá LED a segmenty sú usporiadané do vzoru s číslom osem, aby zobrazovali čísla zapnutím príslušných segmentov.

Otázka: Aké sú súčasti trojcifernej 7-segmentovej LED?

Odpoveď: Trojciferná 7-segmentová LED dióda pozostáva z 21 jednotlivých segmentov (7 segmentov na číslicu, celkovo 3 číslice). Segmenty sú usporiadané nasledovne: a, b, c, d, e, f, g. Každá číslica je riadená kombináciou elektrických signálov, ktoré zapínajú špecifické LED diódy.

Otázka: Aké sú aplikácie trojciferného 7-segmentového LED displeja?

Odpoveď: Trojmiestne 7segmentové LED displeje sa používajú v rôznych aplikáciách vrátane digitálnych hodín, teplomerov, voltmetrov, rýchlomerov, kalkulačiek a iných elektronických zariadení, ktoré vyžadujú číselný výstup.

Otázka: Ako sa ovláda jas 7-segmentovej LED?

Odpoveď: Jas 7-segmentovej LED diódy možno ovládať úpravou prúdu pretekajúceho cez LED diódy. To sa zvyčajne vykonáva pomocou rezistora alebo techniky modulácie šírky impulzov (PWM) na reguláciu napätia a prúdu dodávaného do segmentov LED.

Otázka: Aký je rozdiel medzi 7-segmentovými LED so spoločnou anódou a spoločnou katódou?

Odpoveď: V spoločnej anóde 7 segmentovej LED sú anódy všetkých segmentov pripojené k spoločnému kolíku a segmenty sa rozsvietia privedením nízkeho napätia na zodpovedajúcu katódu. V zobrazení so spoločnou katódou sú katódy všetkých segmentov spojené so spoločným kolíkom a segmenty sa rozsvietia privedením vysokého napätia na zodpovedajúcu anódu.

Otázka: Aký typ obvodu je potrebný na napájanie trojcifernej 7-segmentovej LED?

Odpoveď: Trojmiestny 7-segmentový LED displej vyžaduje multiplexný riadiaci obvod. Pretože každá číslica zdieľa spoločné kolíky (anóda alebo katóda), obvody mikrokontroléra alebo ovládača musia rýchlo prepínať medzi číslicami, aby sa každá číslica postupne zobrazovala bez blikania. To sa zvyčajne vykonáva pomocou tranzistorov alebo vyhradených ovládačov displeja.

Otázka: Čo je multiplexovanie v kontexte 7segmentových LED?

Odpoveď: Multiplexovanie sa týka techniky rýchleho prepínania medzi jednotlivými číslicami 7-segmentového LED displeja. Každá číslica je na krátku dobu zapnutá a veľmi rýchlym cyklovaním cez všetky číslice ich ľudské oko vníma ako neustále osvetlené.

Otázka: Aké sú niektoré výhody používania trojciferných 7-segmentových LED displejov?

Odpoveď: Medzi výhody patria jasné, ľahko čitateľné numerické displeje, nízka spotreba energie, jednoduchosť dizajnu a relatívne nízke náklady. Sú tiež odolné a dajú sa použiť v rôznych aplikáciách, ako sú hodiny, merače a počítadlá.

Otázka: Aké sú typické špecifikácie napätia a prúdu pre trojmiestne 7-segmentové LED diódy?

Odpoveď: 7-segmentové LED diódy zvyčajne pracujú pri prednom napätí 1,8 V až 3,2 V (v závislosti od farby LED) a prúde približne 20 mA na segment. Presné špecifikácie sa však môžu líšiť v závislosti od výrobcu a modelu.
