Úvod
Jednociferná 7-segmentová LED je bežné zobrazovacie zariadenie, široko používané v oblasti digitálneho zobrazovania. Pozostáva zo siedmich svetelných segmentov LED a čísla 0-9 je možné zobraziť ovládaním stavu spínačov týchto svetelných segmentov.
1. Predstavenie produktu
2. Funkcia produktu
Jednoduchý dizajn obvodu
Naše produkty sa skladajú zo 7 nezávislých LED svetiel, z ktorých každé je prepojené jednoduchým ovládacím obvodom. Tento dizajn znižuje zložitosť obvodu a znižuje pravdepodobnosť zlyhania.
Vynikajúci dizajn svetlovodu
Každé 7-segmentové zobrazovacie zariadenie našich produktov zvyčajne obsahuje presný balík svetlovodov, aby sa zabezpečila efektívna koncentrácia a rovnomerné rozloženie svetelnej energie LED. Tento dizajn svetlovodu nielen zlepšuje svetelnú účinnosť LED, ale zabezpečuje aj jasný a jasný efekt zobrazenia.
Nízke prevádzkové napätie
Prevádzkové napätie jednomiestnej 7-segmentovej LED je vo všeobecnosti nízke, zvyčajne medzi 2V a 3,5V. Nízkonapäťová prevádzka znamená, že požadovaný prúd je tiež relatívne malý. Po druhé, naše produkty môžu poskytnúť dostatočný jasový výstup (napríklad 3000 mcd) pri prevádzkovom prúde 20 mA pri zachovaní nízkej spotreby energie.
Stabilný hnací obvod
Naše produkty sú zvyčajne vybavené účinným obvodom pohonu, ktorý dokáže stabilne riadiť výstup prúdu, aby sa predišlo poškodeniu LED v dôsledku preťaženia alebo kolísania prúdu. Stabilný prúdový vstup pomáha udržiavať svietivosť LED a zároveň znižuje vplyv kolísania výkonu na životnosť LED.
Zobrazenie časovania
Naše výrobky sú široko používané v elektronických hodinách, odpočítavacích časovačoch a iných zariadeniach, ktoré dokážu zobraziť časové čísla.
Prístrojové vybavenie
V prístrojoch na meranie napätia, prúdu, teploty, teploty a iných meracích prístrojoch možno náš displej použiť ako digitálny displej.
Domáce spotrebiče
Mnoho domácich spotrebičov, ako sú mikrovlnné rúry, práčky a ďalšie zariadenia, používa jednocifernú 7-segmentovú LED na zobrazenie funkčného stavu alebo pracovného režimu.
Priemyselná kontrola
V priemyselných zariadeniach sa náš displej často používa na zobrazenie číselných hodnôt, pracovného stavu alebo informácií o alarmoch.
4. Parameter produktu (špecifikácia)
|

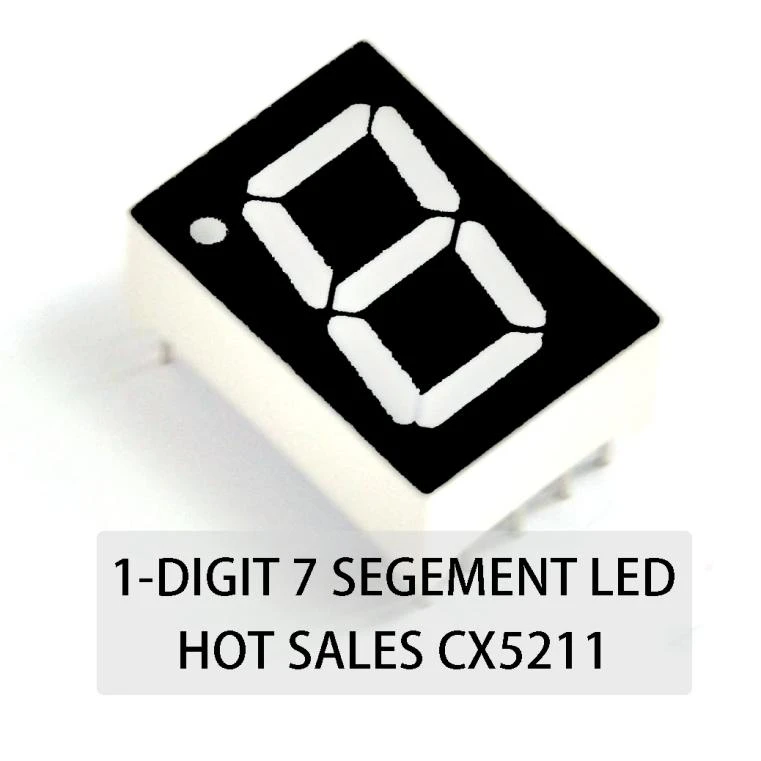

1. ČÍSLO MODELU:CX5211 |
|
|
2. VEĽKOSŤ MODELU:12,6*17,5*10mm |
3. FARBA LED:REGATÍVNA.POZITÍVNA |
|
4. PREVÁDZKOVÁ TEPLOTA:-10 stupňov AŽ +60 stupňov |
5. TEPLOTA SKLADOVANIA: -20 stupňov AŽ +70 stupňov |
Zákaznícky servis
FAQ
Otázka: Čo je to jednociferná 7-segmentová LED?
Odpoveď: Jednociferná 7-segmentová LED je displej pozostávajúci zo siedmich jednotlivých LED segmentov usporiadaných do vzoru ôsmich. Dokáže zobraziť jednu číselnú číslicu (0-9) naraz pomocou osvetlenia rôznych kombinácií segmentov.
Otázka: Ako jednociferná 7-segmentová LED dióda zobrazuje číslo?
Odpoveď: Jednociferná 7-segmentová LED dióda zobrazuje číslo zapnutím konkrétnych segmentov displeja. Každé číslo od 0 do 9 predstavuje jedinečná kombinácia segmentov, ktoré sa rozsvietia a tvoria číslicu.
Otázka: Aké sú typické aplikácie jednocifernej 7-segmentovej LED?
Odpoveď: Jednociferné 7segmentové LED diódy sa bežne používajú v aplikáciách, ktoré vyžadujú zobrazenie jednej číslice, ako sú počítadlá, digitálne hodiny, teplomery a rôzne elektronické zariadenia, kde je potrebné zobraziť vždy iba jednu číslicu.
Otázka: Aké sú súčasti jednocifernej 7-segmentovej LED?
Odpoveď: Jednociferná 7-segmentová LED dióda pozostáva zo siedmich segmentov LED (označených a, b, c, d, e, f, g) usporiadaných v tvare ôsmich. Každý segment môže byť individuálne riadený tak, aby tvoril špecifický počet, a môže to byť buď konfigurácia so spoločnou anódou alebo so spoločnou katódou.
Otázka: Ako sa ovláda jednociferná 7-segmentová LED?
Odpoveď: Jednociferná 7-segmentová LED sa ovláda privedením napätia na príslušné segmenty. V zobrazení spoločnej anódy sú anódy všetkých segmentov spojené so spoločným kolíkom a segmenty sa rozsvietia, keď sú katódy pripojené k zemi. V zobrazení so spoločnou katódou sú katódy spojené so spoločným kolíkom a segmenty sa rozsvietia, keď sú anódy napájané kladným napätím.
Otázka: Aký je rozdiel medzi jednocifernými 7 segmentovými LED diódami so spoločnou anódou a spoločnou katódou?
Odpoveď: V spoločnej anódovej jednocifernej 7-segmentovej LED sú anódy všetkých segmentov spojené so spoločným kolíkom a segmenty sa rozsvietia privedením nízkeho napätia na katódy. V zobrazení so spoločnou katódou sú katódy všetkých segmentov spojené so spoločným kolíkom a segmenty sa rozsvietia privedením vysokého napätia na zodpovedajúce anódy.
Otázka: Čo je to multiplexovanie a vzťahuje sa na jednocifernú 7-segmentovú LED?
Odpoveď: Multiplexovanie je technika používaná na zobrazenie viacerých číslic rýchlym prepínaním medzi nimi, čím vzniká ilúzia, že sú zobrazené súčasne. Aj keď multiplexovanie nie je zvyčajne potrebné pre jednu číslicu, možno ho použiť v aplikáciách, kde sú viaceré jednociferné 7-segmentové LED diódy ovládané rovnakým obvodom ovládača.
Otázka: Ako sa ovláda jas jednocifernej 7-segmentovej LED?
Odpoveď: Jas jednocifernej 7-segmentovej LED sa ovláda úpravou prúdu pretekajúceho cez segmenty LED. Dá sa to dosiahnuť použitím odporov na obmedzenie prúdu alebo pomocou modulácie šírky impulzov (PWM), ktorá upravuje dobu, počas ktorej je LED počas každého cyklu zapnutá.
Otázka: Aké je typické napätie a prúd pre jednocifernú 7-segmentovú LED?
Odpoveď: Jednociferná 7segmentová LED dióda zvyčajne pracuje s predným napätím 1,8 V až 3,2 V (v závislosti od farby LED). Prúd potrebný pre každý segment je zvyčajne okolo 10 mA až 20 mA. Celkový prúd závisí od toho, koľko segmentov svieti v danom čase.
Otázka: Aké sú výhody používania jednocifernej 7-segmentovej LED?
Odpoveď: Medzi výhody používania jednocifernej 7-segmentovej LED diódy patrí jednoduchosť, nízke náklady, nízka spotreba energie a jednoduché použitie. Je ideálnym riešením pre aplikácie, kde je potrebné zobraziť iba jednu číslicu a poskytuje jasný a čitateľný výstup.
