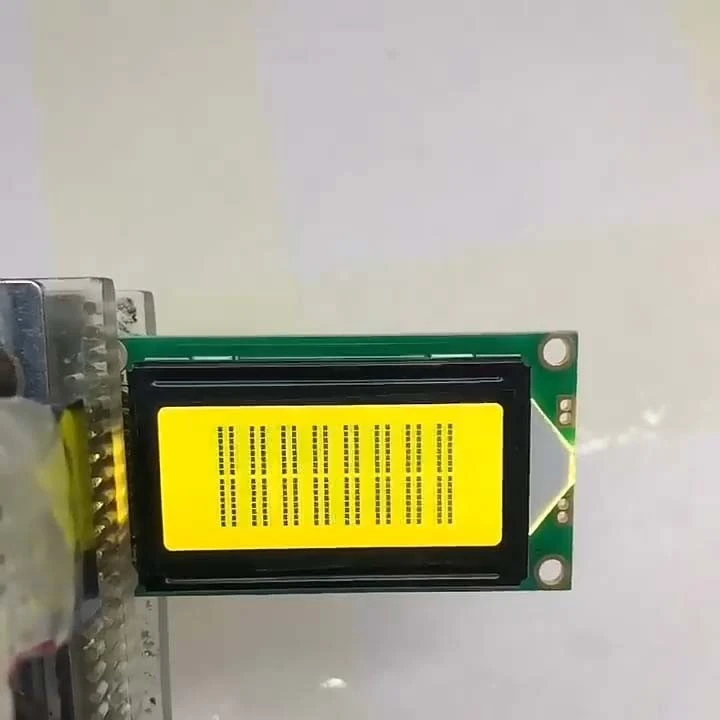

0802 LCD displej je bežný 8x2 znakový LCD modul.
Využíva technológiu COB (Chip on Board) na priame zabalenie čipu ovládača na spodnú dosku modulu, takže má kompaktný dizajn a stabilný výkon. Skladá sa z LCD + PCB + LED podsvietenia + elektronických komponentov
0802A LCD modul je bodový LCD modul špeciálne používaný na zobrazovanie písmen, digitálnych prvkov, symbolov atď. Je rozdelený do dvoch režimov prenosu: 4-bitový/8-bitový režim prenosu dát.
Poskytuje 5×7 bodovú maticu + režim zobrazenia kurzora. Poskytuje vyrovnávaciu pamäť údajov displeja DDRAM, generátor znakov CGROM a generátor znakov CGRAM. CGRAM je možné použiť na ukladanie údajov o písme až do 8 5×8 bodových grafických znakov definovaných vami. Poskytuje bohaté nastavenia príkazov: prehľadný displej; návrat kurzora do pôvodného stavu; zapnutie/vypnutie displeja; zapnutie/vypnutie kurzora; blikajúci znak na displeji; posun kurzora; prvok posunu displeja atď.
1. Predstavenie produktu
2. Funkcia produktu
Zobrazenie znakov:Dokáže zobraziť informácie o znakoch vrátane čísel, písmen a symbolov.
Jednoduchá obsluha:Vhodné pre všeobecné potreby zobrazovania textu, jednoduché ovládanie a obsluha.
Nízka cena:Nízke výrobné náklady, vhodné pre veľkosériovú výrobu a aplikáciu.
Vysoká stabilita:Prijíma technológiu COB so silnou stabilitou a spoľahlivosťou.
Pohodlie:Poskytuje jednoduché rozhranie, ľahko sa pripája k rôznym ovládačom a mikroprocesorom.
Môže zobraziť iba informácie o znakoch, ktoré nie sú vhodné pre komplexné potreby zobrazenia obrázkov.
Obmedzené rozlíšenie, obmedzené informácie na displeji.
8*2 LCD modul Jeho veľkosť a počet znakov obmedzujú jeho použitie na malé displeje.
Mikrovlnné rúry a práčky:Mnoho domácich spotrebičov používa na svojich ovládacích paneloch LCD displeje s rozmermi 8x2, takže používatelia môžu zobraziť nastavenia a stav.
Kávovary:Na niektorých pokročilých kávovaroch možno na zobrazenie možností ponuky a výberu nápojov použiť LCD 0802.
Prenosné zdravotnícke pomôcky:Mnoho lekárskych zariadení, ako sú glukomery a monitory srdcového tepu, používa LCD 0802 na zobrazenie fyziologických údajov pacientov a prevádzkových pokynov.
Laboratórne prístroje:V laboratórnych zariadeniach sa LCD 0802 používajú na zobrazenie priebehu experimentu a výsledkov meraní.
Produkty vzdelávania v oblasti programovania:V niektorých základných programovacích učebných nástrojoch a hračkách sa na zobrazenie výsledkov používajú 0802 LCD, vďaka čomu je učenie zaujímavejšie a interaktívnejšie.
Programovanie robotov:Niektoré programovacie roboty používajú LCD 0802 na zobrazenie pokynov a stavu.
Snímače čiarových kódov:V zariadeniach na skenovanie čiarových kódov je možné použiť LCD 0802 na zobrazenie naskenovaných výsledkov a informačnú spätnú väzbu.
Vybavenie na správu políc:Niektoré zariadenia v systémoch riadenia skladu používajú LCD 0802 ako moduly zobrazovania informácií na poskytovanie informácií o stave zásob a potvrdení.
5. Parameter produktu (špecifikácia)
|

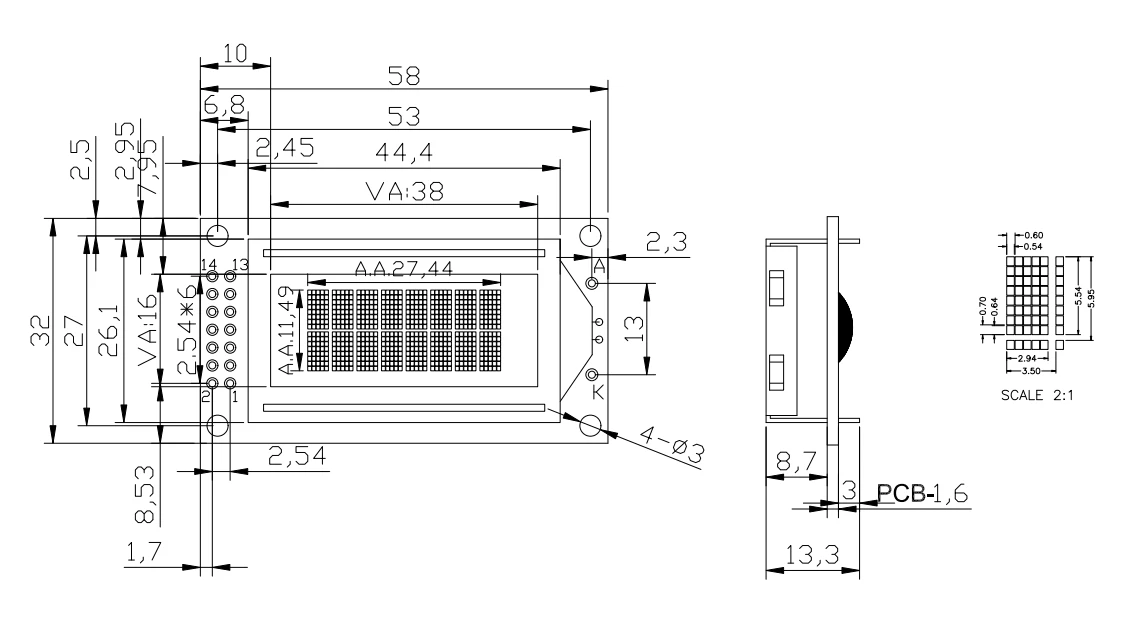

Veľkosť modulu: 58..5X32.5X13.3mm |
Rozmer displeja: 38 x 16 mm |
|
Typ LCD: STN/POZITÍVNY/TRANSFLEXNÝ |
Uhol pohľadu: 6 hodín |
|
IC ovládača: ST7920 ALEBO Ekvivalent |
Podsvietenie Typ ovládača:Napájanie/3,1V/HITE |
|
DC to DC obvod: vstavaný |
Hmotnosť: TBD |
|
KOLÍK |
SYMBOL |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
