Je možné stmievať 7-segmentové LED diódy?
Ako dodávateľ 7 segmentových LED sa často stretávam s dopytmi zákazníkov na možnosti stmievania týchto zariadení. 7 segmentové LED diódy sú široko používané v rôznych aplikáciách, ako sú digitálne hodiny, kalkulačky a priemyselné ovládacie panely, kvôli ich jednoduchosti a efektívnosti pri zobrazovaní číselných informácií. V tomto blogovom príspevku preskúmam otázku, či je možné stmievať 7 segmentové LED diódy, dostupné metódy stmievania a úvahy, ktoré treba mať na pamäti pri implementácii stmievania vo vašich projektoch.
Pochopenie 7segmentových LED diód
Pred ponorením sa do témy stmievania je dôležité mať základné znalosti o tom, ako fungujú 7-segmentové LED diódy. 7-segmentový LED displej pozostáva zo siedmich jednotlivých LED segmentov usporiadaných do tvaru čísla 8 spolu s voliteľnou desatinnou čiarkou. Každý segment môže byť osvetlený nezávisle, aby sa vytvorili rôzne čísla a niektoré písmená. Segmenty sú zvyčajne označené A, B, C, D, E, F a G, pričom desatinná čiarka sa často označuje ako DP.
Existujú dva hlavné typy 7 segmentových LED displejov: spoločná katóda a spoločná anóda. Pri zobrazení so spoločnou katódou sú všetky katódy (záporné vývody) jednotlivých LED navzájom spojené, zatiaľ čo pri zobrazení so spoločnou anódou sú všetky anódy (kladné vývody) spojené dohromady. Voľba medzi spoločnou katódou a spoločnou anódou závisí od konkrétnej aplikácie a budiaceho obvodu.
Je možné stmievať 7-segmentové LED diódy?
Krátka odpoveď je áno, 7 segmentové LED diódy je možné stmievať. Rovnako ako každá iná LED, jas 7 segmentovej LED sa dá nastaviť ovládaním množstva prúdu, ktorý ňou preteká. Znížením prúdu LED vyžaruje menej svetla, čo má za následok tmavší displej. Existuje niekoľko spôsobov stmievania 7 segmentových LED diód, z ktorých každá má svoje výhody a nevýhody.
Spôsoby stmievania 7 segmentových LED diód
Modulácia šírky impulzu (PWM)
Pulse Width Modulation je jednou z najbežnejších metód stmievania LED diód, vrátane 7 segmentových LED diód. PWM funguje rýchlym zapínaním a vypínaním LED pri vysokej frekvencii. Pomer doby, počas ktorej je LED rozsvietená (šírka impulzu) k celkovému času jedného cyklu (periódy), určuje priemerný jas LED. Vyšší pracovný cyklus (dlhšia šírka impulzu) vedie k jasnejšiemu displeju, zatiaľ čo nižší pracovný cyklus (kratšia šírka impulzu) vedie k tmavšiemu displeju.
PWM ponúka niekoľko výhod pre stmievanie 7 segmentových LED diód. Poskytuje plynulý a nepretržitý rozsah nastavenia jasu a dá sa ľahko implementovať pomocou mikrokontroléra alebo špeciálneho ovládača PWM. Okrem toho PWM nevyžaduje žiadne ďalšie komponenty okrem prepínača na ovládanie LED, čo z neho robí nákladovo efektívne riešenie.
Analógové stmievanie
Analógové stmievanie zahŕňa priame ovládanie prúdu pretekajúceho cez LED zmenou napätia, ktoré je na ňu privedené. Znížením napätia sa zníži prúd cez LED, čo vedie k stlmeniu displeja. Analógové stmievanie je možné dosiahnuť pomocou variabilného odporu (potenciometra) alebo regulátora napätia.
Zatiaľ čo analógové stmievanie je jednoduchá a priamočiara metóda, má určité obmedzenia. Nastavenie jasu nemusí byť také plynulé ako pri PWM a účinnosť LED môže klesať pri nižších úrovniach jasu kvôli strate energie v premenlivom odpore. Okrem toho môže analógové stmievanie vyžadovať ďalšie komponenty, ako je odpor alebo regulátor napätia, čo môže zvýšiť náklady a zložitosť obvodu.
Rezistory obmedzujúce prúd
Ďalšou metódou stmievania 7 segmentových LED je použitie odporov obmedzujúcich prúd. Zvyšovaním hodnoty odporu obmedzujúceho prúd sa znižuje prúd pretekajúci cez LED, čo má za následok stmievanie displeja. Táto metóda je jednoduchá a lacná, ale má obmedzený rozsah nastavenia jasu. Akonáhle je hodnota odporu nastavená, jas LED je pevný a nedá sa ľahko nastaviť bez výmeny odporu.
Úvahy o stmievaní 7segmentových LED diód
Teplota farby
Pri stmievaní 7-segmentových LED diód je dôležité zvážiť vplyv na teplotu farby svetla. Keď sa jas LED zníži, teplota farby sa môže zmeniť, čo má za následok zmenu vnímanej farby svetla. Tento efekt je výraznejší v niektorých typoch LED diód ako v iných a môže byť problémom v aplikáciách, kde je dôležitá presnosť farieb.
Blikanie
Blikanie je ďalším potenciálnym problémom pri stmievaní 7 segmentových LED diód, najmä pri použití PWM. Ak je frekvencia PWM príliš nízka, ľudské oko môže vnímať rýchle zapínanie a vypínanie ako blikanie, čo môže byť nepríjemné a dokonca spôsobiť únavu očí. Aby ste sa vyhli blikaniu, je dôležité používať frekvenciu PWM, ktorá je dostatočne vysoká na to, aby bola pre ľudské oko nepostrehnuteľná, zvyčajne nad 100 Hz.
Spotreba energie
Stmievanie 7 segmentových LED diód môže mať tiež vplyv na spotrebu energie. Znížením jasu LED diód sa zníži spotreba energie displeja, čo môže byť výhodné v aplikáciách napájaných z batérie alebo v aplikáciách, kde ide o energetickú efektívnosť. Je však dôležité poznamenať, že niektoré metódy stmievania, ako napríklad analógové stmievanie, môžu skutočne zvýšiť spotrebu energie v dôsledku straty energie v premenlivom odpore alebo regulátore napätia.
Naše 7 segmentové LED produkty

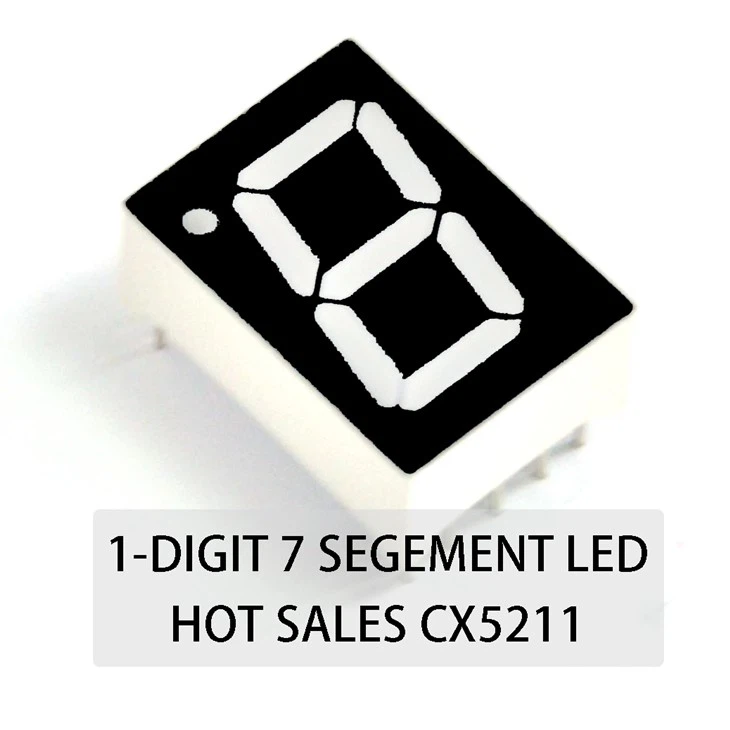

Ako popredný dodávateľ 7 segmentových LED diód ponúkame širokú škálu produktov, ktoré uspokoja rôznorodé potreby našich zákazníkov. Naše produktové portfólio zahŕňaJednomiestne 7 segmentové LED,Trojmiestne 7 segmentové LED, aŠtvormiestne 7 segmentové LEDzobrazuje v konfiguráciách so spoločnou katódou aj so spoločnou anódou. Naše 7 segmentové LED diódy sú dostupné v rôznych farbách vrátane červenej, zelenej, žltej a modrej a sú vhodné pre širokú škálu aplikácií.
Kontaktujte nás kvôli obstarávaniu
Ak máte záujem o kúpu 7 segmentových LED pre váš projekt, alebo ak máte akékoľvek otázky týkajúce sa stmievania 7 segmentových LED, neváhajte nás kontaktovať. Náš tím odborníkov je k dispozícii, aby vám poskytol technickú podporu a pomoc pri výbere správnych produktov pre vaše potreby. Zaviazali sme sa poskytovať vysokokvalitné produkty a vynikajúce služby zákazníkom a tešíme sa na spoluprácu s vami.
Referencie
- „Základy stmievania LED“, profesionálne osvetlenie LED, prevzaté z https://www.led-professional-lighting.com/led-dimming-basics/
- "Pulse Width Modulation (PWM) pre LED Dimming," Elektronické návody, prevzaté z https://www.electronics-tutorials.ws/power/pwm-power.html
- "Analógové vs. digitálne stmievanie LED diód," Digi-Key Electronics, prevzaté z https://www.digikey.com/en/articles/techzone/2012/aug/analog-vs-digital-dimming-of-leds
