Predstavenie produktu

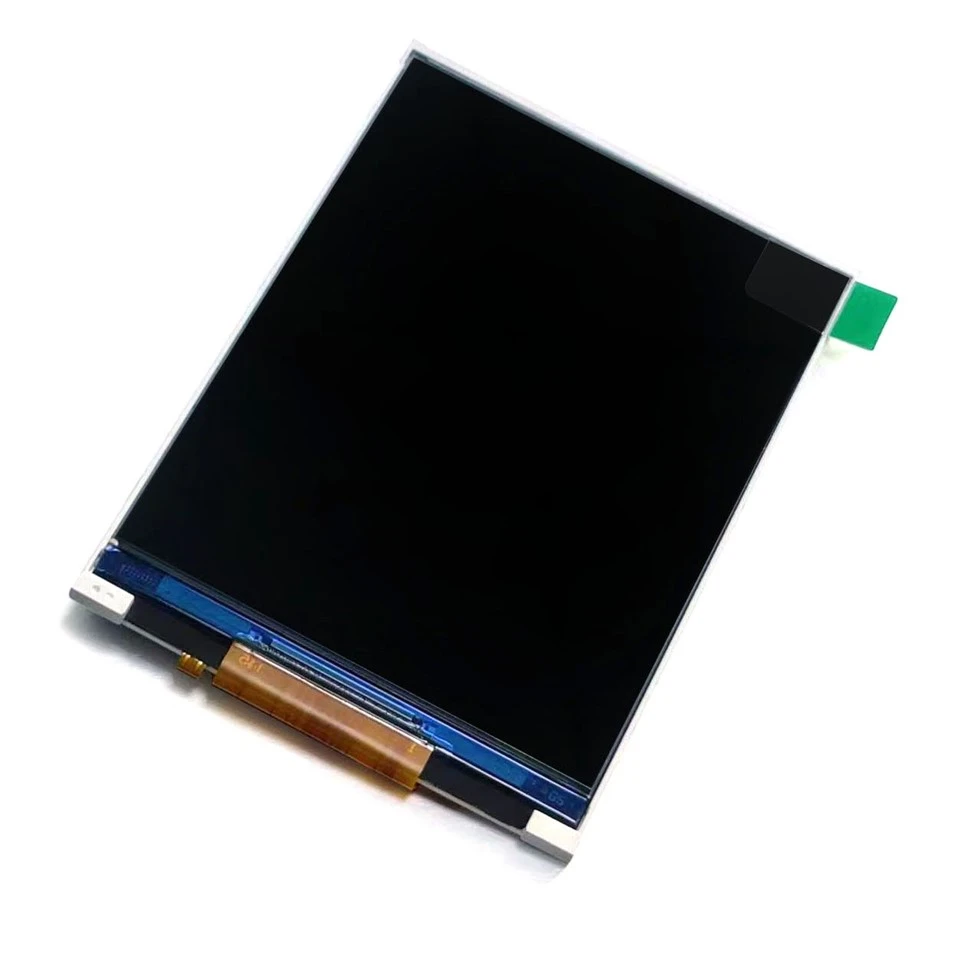

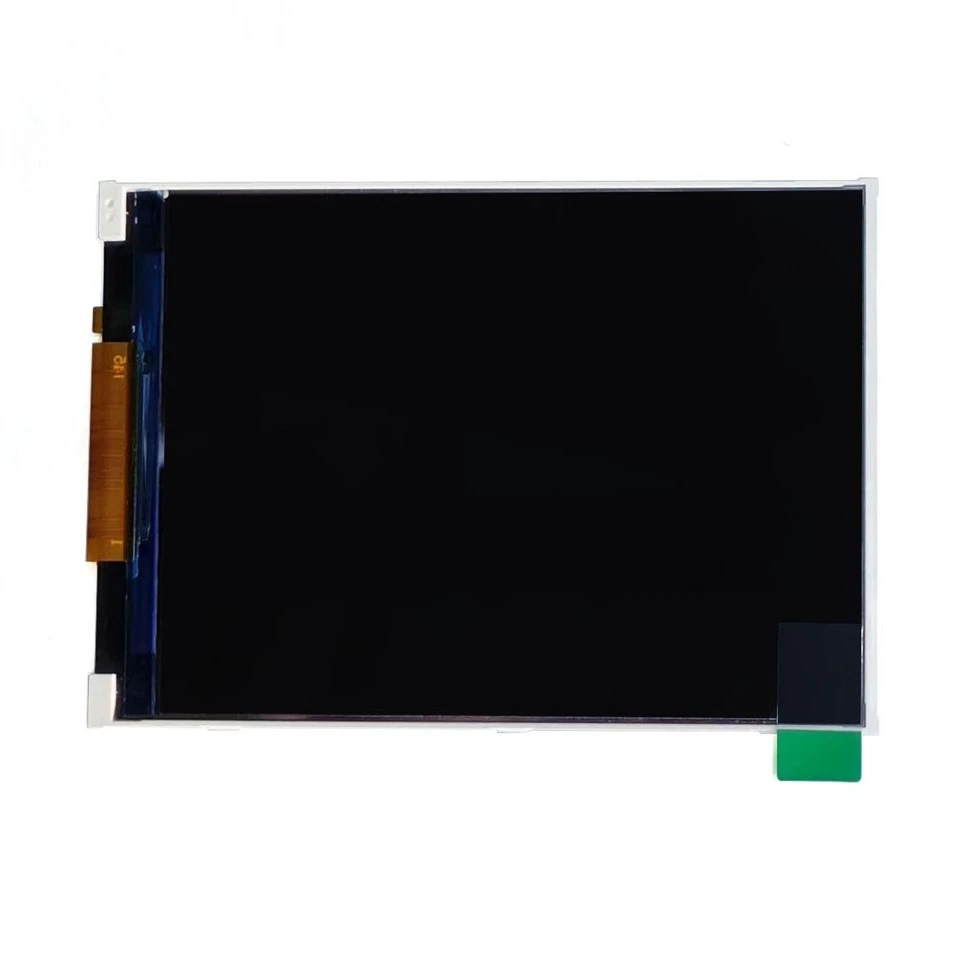

3,2 palcový TFT displej

je TFT LCD obrazovka s dĺžkou uhlopriečky cca 8,1 cm a rozlíšením 240×320 (QVGA)

3,2-palcový TFT LCD

je veľmi vhodný nízko{0}}výkonný, malý a stredný{1}}displej s rozlíšením 320×240 pixelov.

3,2 palcový dotykový LCD displej s rozlíšením 320 x 240

možno prispôsobiť. Dotykový displej je rozdelený na kapacitný displej a odporový displej. Bežne sa používa v hračkách, herných konzolách, prístrojoch a meračoch.

3,2 tft displejParameter (špecifikácia)

Veľkosť modulu: 53,6 (W) * 76 (V) * 2,4 (T)	LCD AA: 48,6 (W) * 64,8 (H)
Veľkosť LCD: 3,2 palca	Rozlíšenie: 16 x 2 pixely
IC ovládača:ILI9340X	Typ ovládača podsvietenia:Napájanie/3,3V/5V/HITE
Rozhranie: MCU8BIT	Podsvietenie: Biela LED

PIN	SYMBOL
1-2	GND
3	LEDA
4	LEDK
5-6	VDD
7	GND
8	TE
9	CS
10	RS
11	WR
12	RD
13	GND
14-21	DB0-DB7
22	RESETOVAŤ
23	GND
24	ID

lcd tft 3.2 Podobné produkty

FAQ

Otázka: 3,2-palcový dotykový displej LCD s rozlíšením 320 x 240 sa nezobrazuje jasne alebo má nesprávne farby. čo mám robiť?

A: Problémy s jasom: Skontrolujte, či podsvietenie obrazovky funguje správne. Niektoré displeje môžu vyžadovať externý zdroj napájania na napájanie podsvietenia.

Inverzia farieb: Ak sú zobrazené farby invertované, môžete problém vyriešiť úpravou inicializačného kódu v knižnici ovládača LCD. Môžete napríklad zmeniť poradie kanálov RGB.

Nastavenie rozlíšenia: Uistite sa, že je nastavené správne rozlíšenie (napr. 320 x 240) a že sa zhoduje s ovládačom obrazovky.

Problémy s pripojením: Skontrolujte, či sú dátové káble bezpečne pripojené, najmä signálové káble pre paralelné rozhranie.

Napätie zdroja napájania: Uistite sa, že napätie zdroja napájania je správne. 3.2-palcové TFT LCD vo všeobecnosti vyžadujú 3,3 V alebo 5 V napájanie.
